空調系統的“三壓”指什么？“三壓”壓力多少合適？
空調系統的三個壓力即：平衡壓力、高壓壓力、低壓壓力；這三個壓力是空調維修的重要參數。三個壓力是制冷劑R22在空調管路中循環在不同位置所對應的壓力,由于R22是在氣液之間循環變化的,伴隨著吸熱和放熱,所以外界環境的溫度對其有明顯的影響。一般情況下,環境溫度高，壓力值變大。環境溫度低,壓力值變小。

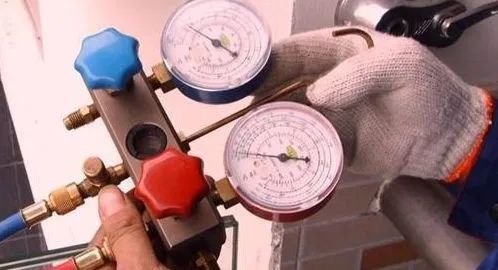

平衡壓力是指壓縮機不工作時,高低壓平衡時的壓力；高壓壓力是指排氣壓力或冷凝壓力；低壓壓力是指吸氣壓力或蒸發壓力。三個壓力的測量都是在室外機氣閥的工藝口上,制冷運轉時為低壓壓力,制熱運轉時為高壓壓力,不工作時為平衡壓力。
制冷學的蒸發是指沸騰,因此蒸發溫度就是沸點,冷凝是指一定壓力下的R22在飽和狀態氣變液的過程,所以冷凝溫度也是沸點。R22在不同壓力下對應不同的沸點,如表所示為R22的蒸發壓力和蒸發溫度的一一對應關系。
制冷學空調制冷設計的工況條件是:室外環溫35℃,室內溫度27度,蒸發溫度+5℃,蒸發壓力0.48MPa。所以空調標準制冷低壓力為0.48MPa。
空調制冷管路設計相對壓力(表壓力)制冷狀態下低壓壓力是平衡壓力的一半，所以平衡壓力為0.96MPa。
為達到理想的散熱效果,制冷設計采用空氣冷凝時,冷凝標準溫差選取15℃,所以在室外35℃條件下冷凝溫度為50℃,50℃對應的壓力值為1.83Mpa，所以空調高壓壓力為1.83MPa。
制冷學的壓力是指物理學的壓強,壓強的單位還有"kg/cm2",這就是我們所說的"公斤壓力"。
1kg/cm2≈0.098MPa≈0.1MPa；所以三個壓力大小又是"4.8公斤","9.6公斤","18.2公斤"。
由于空調工作環境通常滿足不了工況條件,以及受濕度的影響,所以夏季制冷狀態下三個壓力值大約為:低壓壓力0.5MPa或5公斤；高壓壓力1.8MPa或18公斤；平衡壓力1MPa或10公斤。
空調在冬季制熱環境和制冷工況相差太大，外環境溫度又低，所以三個壓力會有較大的變化，以空調使用環境下限溫度5℃作為研究分析的參考。
為達到理想的蒸發吸熱效果，制冷設計空氣作為載冷物質時，蒸發標準溫差選取10℃，所以蒸發溫度應為-5℃，對應壓力為0.32 MPa。
由于室外機環境為5℃，其最佳蒸發溫度為-5℃，而外機盤管化霜一般在-6℃左右，所以冬季越冷制熱效果越差，為了最大限度在低溫下吸收熱量，通過制熱輔助毛細管降低蒸發壓力，從而降低蒸發溫度，因此，制冷狀態下的低壓不再是平衡壓力的一般了，而是偏小一點，所以制熱平衡壓力大約0.7MPa。
空調制熱時室內為冷凝器，冷凝溫度受風速和室內溫度的影響，空調設計低于28℃防冷風吹出保護，高于56℃過熱保護或降頻，所以室內最佳的冷凝溫度選取設計值也是50℃對應的壓力1.83MPa。
所以空調制熱三個壓力大約為：低壓壓力0.32MPa或3.2公斤；高壓壓力1.8MPa或18公斤；平衡壓力0.7MPa或7公斤。
從以上分析看出，空調低壓和平衡壓隨環境溫度變化而變化較大，但高壓基本不變，在實際操作過程中，壓力值可作為參考，作為維修調試的重要依據。
|
蒸發溫度℃ |
-10 |
-5 |
0 |
5 |
|
蒸發壓力MPa |
0.26 |
0.32 |
0.4 |
0.48 |
|
冷凝溫度℃ |
40 |
50 |
55 |
56 |
|
冷凝壓力Mpa |
1.62 |
1.83 |
2.06 |
2.13 |
