管徑Dn、De、D、d、Φ，一口氣分的清！
管道直徑De、DN、d、ф各自的含義
De、DN、d、ф的各自表示范圍
De-- PPR、PE管、聚丙烯管 外徑
DN-- 聚乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑
d -- 混凝土管公稱直徑
ф-- 無縫鋼管公稱直徑，其規格為,如ф100:108 X 4
管徑 DE與DN區別

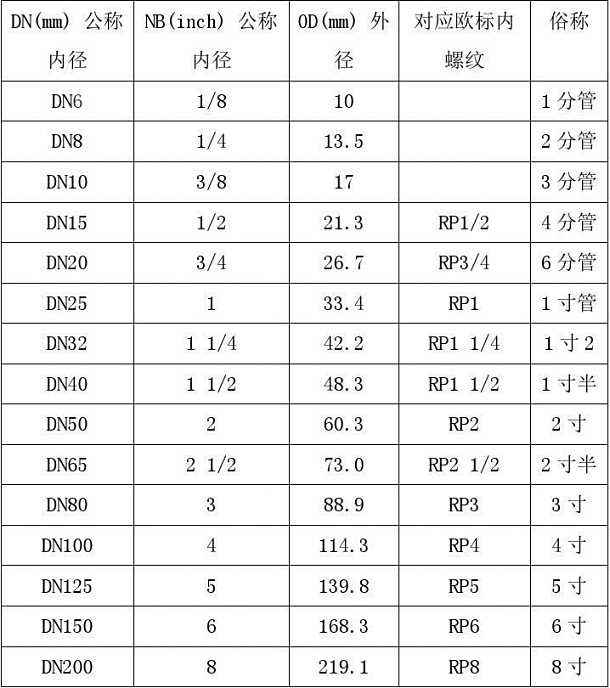

1、DN是指管道的公稱直徑——這既不是外徑也不是內徑（應該與管道工程發展初期與英制單位有關，通常用來描述鍍鋅鋼管） 它與英制單位的對應關系如下：
4分管：4/8英寸：DN15；
6分管：6/8英寸：DN20；
1寸管：1英寸：DN25；
寸二管：1又1/4英寸：DN32；
寸半管：1又1/2英寸：DN40；
兩寸管：2英寸：DN50；
三寸管：3英寸：DN80（很多地方也標為DN75）；
四寸管：4英寸：DN100；
2、De主要是指管道外徑（一般采用De標注的，均需要標注成外徑X壁厚的形式）
主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。
拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：
DN20 De25X2.5mm
DN25 De32X3mm
DN32 De40X4mm
DN40 De50X4mm
我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；
但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN。
別外據在現場的實踐經驗：
a、兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。
b、鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。
c、如果是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。
DN 、De、Dg的區別
DN Nominal diameter
De external diameter
Dg diameter gong(漢語拼音“公”的聲母) 這下你就明白了,Dg是國產貨，有中國特色的國產貨，現在都不用了
a、各種管子的不同標注方法：
1 、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示（如DN15、DN50）；
2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑D×壁厚表示（如D108×4、D159×4.5等）；
3 、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）；
4、 塑料管材，管徑宜按產品標準的方法表示；
5、 當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。
b、DN 、De、Dg的關系：
De量的是管道外壁的直徑
DN是De減一半管壁的厚度得的數
Dg一般沒人用
1管徑應以mm為單位。
2管徑的表達方式應符合下列規定：
1 水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；
2 無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示；
3 鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示；
4 塑料管材，管徑宜按產品標準的方法表示；
5 當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表.
建筑排水用硬聚氯乙烯管材規格用de（公稱外徑）×e（公稱壁厚）表示（GB 5836.1-92）。
給水用聚丙烯（PP）管材規格用de×e表示（公稱外徑×壁厚）
塑料管在工程圖上的標示
公制標示 ( metric dimension size )
以DN表示
一般稱為“公稱尺寸”，它不是管外徑、也不是管內徑。是外徑與內徑的平均值，我們稱平均內徑。
例如：外徑63mm的塑料管之公制標示 ( mm dimension size ) DN50
ISO公制標示 ( ISO metric dimension size )
以Da表示 PVC管，ABS管之管外徑
以De表示 PP管，PE管之管外徑
例如：外徑63mm的塑料管之公制標示 ( mm dimension size )
Da63 對PVC管，ABS管而言
