淺談組合式恒溫恒濕空調機組
一、組合式恒溫恒濕空調說明
組合式恒溫恒濕空調可滿足室內溫度±1℃及相對濕度±5%的環境要求,可以比較精確做到參數控制。大多數電子工業、精密工業、醫藥、印刷等潔凈生產車間基本上屬于組合式恒溫恒濕空調使用范疇。
組合式空調系統擁有最簡化的設計結構，如果地處于嚴寒地區，即使新風閥全關或者正常運行時新回風混合后的空氣溫度低于零度，標冷器內可能受到冰凍危害，所以前面需要加設預加熱器，此外，由于新風空氣始終是室內濕度和潔凈度最大，最直接，作用最為迅速的干擾因素。搜有，全年采用固定不變的新風。系統中表冷器的運行可實現降溫和去濕雙重效益，所以其工作應同時接受2個控制器的控制，至于他再某一時刻接收那個信號控制，則需要視哪一個參數要求來獲滿足而定。
組合式恒溫恒濕空調機組的控制方式對于室內有散濕負荷，特別視濕負荷變化大的對象房間，無疑是十分合適的，因為它不是控制固定露點溫度來保持室內相對濕度的。雖然，有點人被稱它為無露點控制方式，但這個并不意味著經表冷器處理的空氣不必處理到相應的必要的露點溫度。從原理上說，要去濕，便必須把空氣處理到相應的露點溫度。所以，這樣的控制方式也許把它稱為不定露點溫度控制比較恰當些。這樣全部經此處理的冷氣進入房間后，除非室內有大量顯熱負荷，再大多數情況下，必然導致室內過冷，相對濕度顯得過高，所以，改系統再實際運行過程中選擇器選擇的控制信號多半來自濕度控制器的信號，于是，其實際的結果并不能很大程度上減少再熱，避免冷熱抵消。
二、組合式恒溫恒濕空調的空氣處理系統設計
組合式恒溫恒濕空調有初效段、新回風混合段、冷/熱水盤管段、加熱段、中效段、加濕段、風機段、送風段。新風段可能需要加設預加熱器或者預表冷器。
三、組合式恒溫恒濕機空調的自控設計
3.1 房間溫、濕度控制

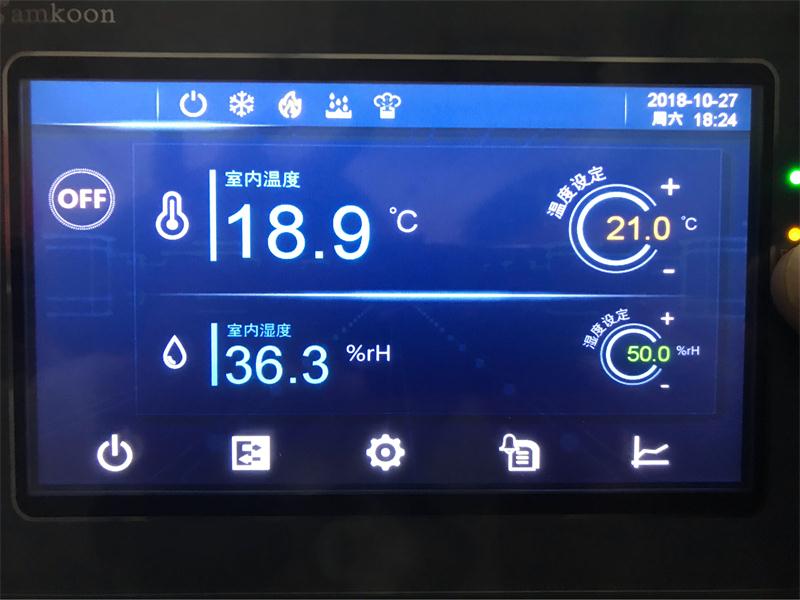

房間溫濕度傳感器分別采集房間溫，濕度實際值后，把信號送到多功能控制器RWX62.7034與設定值比較，根據計算結果，控制器輸出相應信號自動控制冷水電動比例調節，電加熱器，電極加濕器，來調節冷量，再熱量，蒸汽量，使房間溫、濕度達到設定范圍。當濕度高于設定值時，不管溫度是什么狀態下，這時冷水閥打開，制冷除濕；若這時溫度低于設定值時，電加熱分級打開，達到恒溫恒濕的效果。控制精度：溫度為±1℃ ，濕度為±5%
3.2 風機連鎖控制
裝于風機側 的壓差開關測量風機是否啟停，當風機停止時，此時壓差開關閉合，傳一個信號給RWX62.7034，停止工作。目的在于節能及安全包含，起著連鎖作用。
3.3 過濾網堵塞報警
分別裝于初效，中效的壓差開關檢測二側壓差，所檢測壓差大于用戶設定值時，此時壓差開關輸出一個信號，告訴用戶過濾網堵塞或者需要更換。
四、組合式恒溫恒濕空調的系統調試
4.1組合式恒溫恒濕空調盤管的調節
空氣的溫濕度參數時密切相關的，溫度精度小于±1℃與濕度精度控制再±1%相比，濕度控制難度更大，因此±1％濕度所對應的溫度精度小于±1％。這一點再空氣H-D圖上可以得到證明。換言之，控制了濕度精度就等于控制了溫度精度，因此再自控程序的設置以及系統調試中，始終貫穿了濕度控制優先的原則。為保證標冷器的去濕能力，所以設定冷水閥的最小開度要特別注意。
4.2組合式恒溫恒濕空調自控程序的調試
組合式恒溫恒濕空調自控程序調試的實質時對各控制環節的 PID參數進行設置，其中考慮到溫、濕度參數的相關性及冷水閥開度對被控參數的影響，對各種溫濕度情況加以分類，進行選擇性控制，然后確定PID的各個設定值；同時對變頻器做相應的參數設定。
